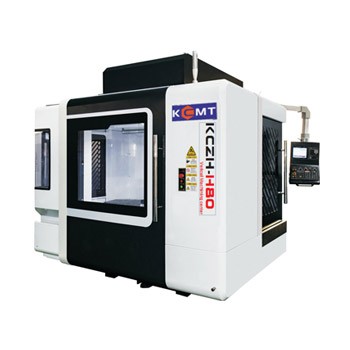

臥式加工中心主要技術參數
項 目 | 單 位 | KCZH-H30 | KCZH-H50 | KCZH-H80 |
X/Y/Z軸行程 | mm | 500/400/450 | 800/600/600 | 1100/600/600 |
主軸中心至工作臺面 | mm | 0-450 | 0-600 | 140-710 |
主軸鼻端至工作臺中心 | mm | 100-550 | 120-750 | 180-780 |
旋轉工作臺尺寸 | mm | ￠210/￠250 | ￠320/￠400 | 400×400 |
工作臺最大荷重 | kg | 150 | 150 | 300 |
工作臺最小分割角度 | 1° | 1° | 1° | |
分割精度 | sec | ±5〞 | ±5〞 | ±5〞 |
重復精度 | sec | ±1〞 | ±1〞 | ±1〞 |
主軸最高轉速 | rpm | 12000 | 12000 | 12000 |
刀柄形式 | BT-40 | BT-40 | BT-40 | |
刀具數量 | pcs | 24 | 24 | 24 |
控制器系統 | Oi-MF | Oi-MF | Oi-MF | |
主軸形式 | 直聯 | 直聯 | 直聯 | |
主軸馬達 | kw | 5.5 | 7.5 | 7.5 |
三軸快速位移 | m/min | 48 | 48 | 36 |
切削速度 | Mm/min | 1-10000 | 1-10000 | 1-10000 |
機床定位精度/全行程 | mm | ±0.005 | ±0.005 | ±0.005 |
機床重復定位精度 | mm | ±0.003 | ±0.003 | ±0.003 |
機械高度 | mm | 2780 | 2780 | 2780 |
占地面積 | mm | 2000*2400 | 2800*2700 | 3000*2700 |
機械重量 | Kg | 4200 | 5500 | 7000 |
機床特點：
四軸聯動控制加工機床
自動連續對四個面進行銑、鉆、擴、鉸及攻絲等多種工序加工
臺灣分度臺，定位精度高，精度保持性好
換刀裝置采用臺灣刀庫凸輪機械手，性能可靠，換刀時間短
適用領域：
適用于中等批量生產的各種平面、孔、復雜形狀表面的加工，節省工裝，縮短生產周期，提高加工精度，適用于汽車制造、工程機械、航天航空、電子工業、軍械工業等精密模具等行業。
